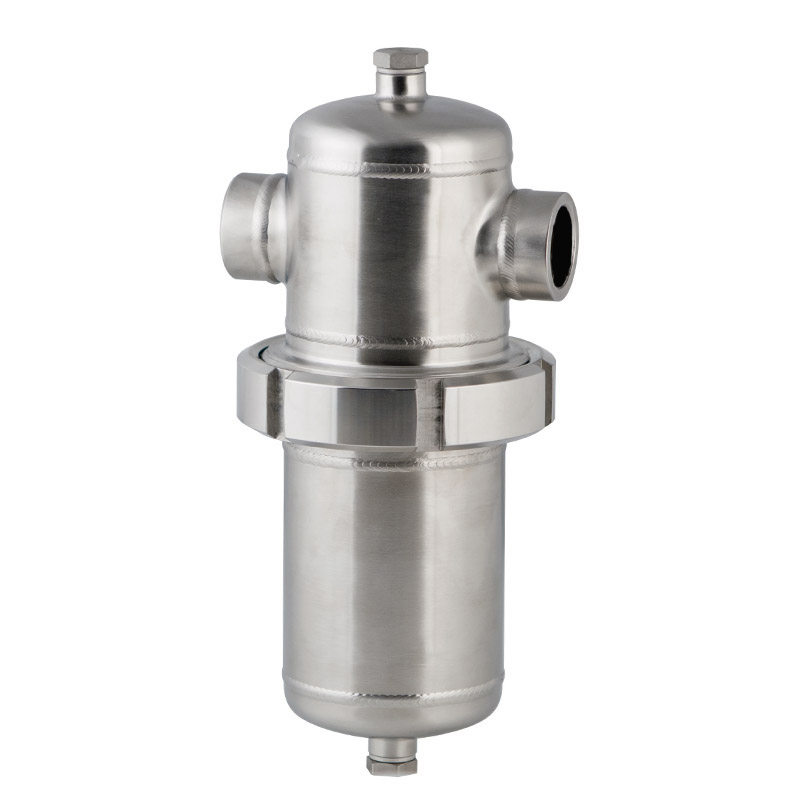

Seria SDLH-IW
Charakterystyka
- Ciśnienie pracy: 14 bar
- Natężenie przepływu: od 75 do 3600 Nm³/h
- Połączenia: ø 13.5 to 88.9 mm (spawane)
- Temperatura pracy: up to 150 °C
- Materiał: stal nierdzewna 1.4404
Dane techniczne
Rodzaj obudowy
Połaczenia D (ø, mm)
Natężenie przepływu* (Nm³/h)

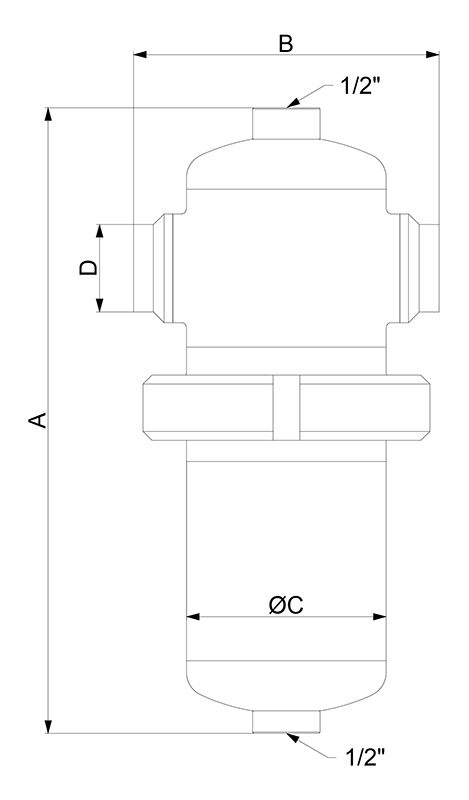

A (mm)
B (mm)
C (mm)
SDLH-IW 005
17.2
75
202
116
76.1
SDLH-IW 010
21.3
150
240
121
76.1
SDLH-IW 018
26.9
225
254
125
76.1
SDLH-IW 030
33.7
315
280
136
88.9
SDLH-IW 047
42.4
420
337
155
88.9
SDLH-IW 070
48.3
600
376
176
114.3
SDLH-IW 094
60.3
900
457
180
114.3
SDLH-IW 150
60.3
1260
583
180
114.3
SDLH-IW 175
76.1
1680
740
224
139.7
SDLH-IW 200
88.9
2400
1004
224
139.7
SDLH-IW 240
88.9
3600
1029
252
168.3
* przy 7 bar, 20 °C
Wkłady
Rozmiar obudowy SDLH-
1;20 µm spiekana stal nierdzewna 1.4404*
5;25 µm siatka ze stali nierdzewnej 1.4301
3 µm włókna akrylowe, celuloza
1 µm włókna borokrzemowe
0.1 µm włókna borokrzemowe
0.01 µm włókna borokrzemowe
IW 005
SDL 30397/XX
SDL 30443/XX
SDL 30572
SDL 30642
SDL 30662
SDL 30733
IW 007
SDL 30437/XX
SDL 30447/XX
SDL 30573
SDL 30643
SDL 30438
SDL 30624
IW 010
SDL 30422/XX
SDL 30448/XX
SDL 30724
SDL 30644
SDL 30664
SDL 30369
IW 018
SDL 30420/XX
SDL 30449/XX
SDL 30574
SDL 30645
SDL 30665
SDL 30625
IW 030
SDL 30346/XX
SDL 30450/XX
SDL 30575
SDL 30715
SDL 30666
SDL 30735
IW 047
SDL 30378/XX
SDL 30451/XX
SDL 30576
SDL 30717
SDL 30667
SDL 30737
IW 070
SDL 30396/XX
SDL 30452/XX
SDL 30577
SDL 30646
SDL 30668
SDL 30626
IW 094
SDL 30374/XX
SDL 30453/XX
SDL 30578
SDL 30647
SDL 30669
SDL 30370
IW 150
SDL 30372/XX
SDL 30454/XX
SDL 30579
SDL 30648
SDL 30670
SDL 30627
IW 175
SDL 30373/XX
SDL 30455/XX
SDL 30580
SDL 30649
SDL 30671
SDL 30429
IW 200
SDL 30376/XX
SDL 30456/XX
SDL 30581
SDL 30650
SDL 30672
SDL 30628
IW 240
SDL 30375/XX
SDL 30457/XX
SDL 30582
SDL 30651
SDL 30673
SDL 30629
* Elementy ze spiekanej stali nierdzewnej dostępne również z przyspawanymi zaślepkami (...VE)Elementy z węglem aktywnym i separatory na zamówienie
Akcesoria
Wszystkie specyfikacje odnoszą się do naszej standardowej gamy produktów. Ze względu na ciągły rozwój techniczny, informacje te mogą ulec zmianie w dowolnym momencie bez powiadomienia.
