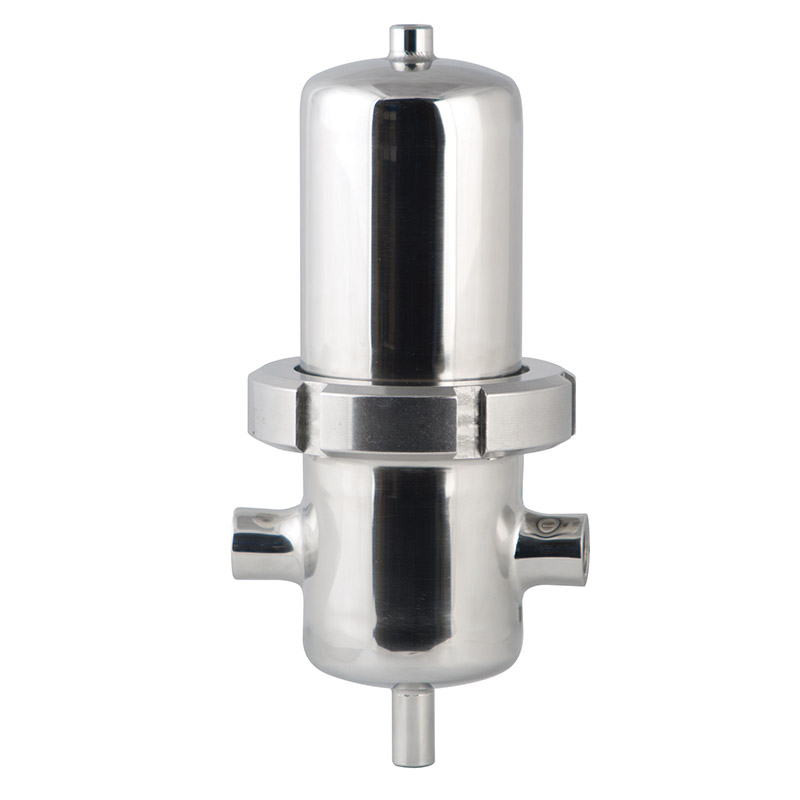

Série SDLH-ITS
Série SDLH-ITS / 14 bar / 75 - 3600 Nm³/h
Charactéristiques
- Pression de service max: 14 bar
- Débit volumique: 75 à 3600 Nm³/h
- Raccordement: 1/4'' à 3''
- Température de fonctionnement: jusqu'à 150 °C
- Matériaux: Acier inoxydable 1.4404
Données techniques
Modèle
RaccordementD (inch)
Débit*(Nm³/h)
A(mm)
B(mm)
C(mm)
E(Zoll)
ModèleSDLH-ITS 005
RaccordementD (inch)1/4
Débit*(Nm³/h)75
A(mm)225
B(mm)120
C(mm)76.1
E(Zoll)1/8
ModèleSDLH-ITS 007
RaccordementD (inch)3/8
Débit*(Nm³/h)105
A(mm)251
B(mm)120
C(mm)76.1
E(Zoll)1/8
ModèleSDLH-ITS 010
RaccordementD (inch)1/2
Débit*(Nm³/h)150
A(mm)258
B(mm)121
C(mm)76.1
E(Zoll)1/8
ModèleSDLH-ITS 018
RaccordementD (inch)3/4
Débit*(Nm³/h)225
A(mm)282
B(mm)121
C(mm)76.1
E(Zoll)1/8
ModèleSDLH-ITS 030
RaccordementD (inch)1
Débit*(Nm³/h)315
A(mm)299
B(mm)136
C(mm)88.9
E(Zoll)1/8
ModèleSDLH-ITS 047
RaccordementD (inch)1 1/4
Débit*(Nm³/h)420
A(mm)359
B(mm)155
C(mm)88.9
E(Zoll)1/8
ModèleSDLH-ITS 070
RaccordementD (inch)1 1/2
Débit*(Nm³/h)600
A(mm)395
B(mm)180
C(mm)114.3
E(Zoll)1/4
ModèleSDLH-ITS 094
RaccordementD (inch)2
Débit*(Nm³/h)900
A(mm)464
B(mm)180
C(mm)114.3
E(Zoll)1/4
ModèleSDLH-ITS 150
RaccordementD (inch)2
Débit*(Nm³/h)1260
A(mm)592
B(mm)180
C(mm)114.3
E(Zoll)1/4
ModèleSDLH-ITS 175
RaccordementD (inch)2 1/2
Débit*(Nm³/h)1680
A(mm)743
B(mm)226
C(mm)139.7
E(Zoll)1/4
ModèleSDLH-ITS 200
RaccordementD (inch)3
Débit*(Nm³/h)2400
A(mm)995
B(mm)226
C(mm)139.7
E(Zoll)1/4
ModèleSDLH-ITS 240
RaccordementD (inch)3
Débit*(Nm³/h)3600
A(mm)1029
B(mm)256
C(mm)168.3
E(Zoll)1/4
* À 7 bar, 20 °C
Éléments
Modèle ducorps defiltreSDLH-
1;20 µmINOX fritté1.4404*
5;25 µmmailles en INOX1.4301
0.01 µm (stérile)microfibres deborosilicate
1 µmmicrofibres deborosilicate
0.1 µmmicrofibres deborosilicate
0.01 µmmicrofibres deborosilicate
Modèle ducorps defiltreSDLH-ITS 005
1;20 µmINOX fritté1.4404*SDL 30397/XX
5;25 µmmailles en INOX1.4301SDL 30443/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30367
1 µmmicrofibres deborosilicateSDL 30642
0.1 µmmicrofibres deborosilicateSDL 30662
0.01 µmmicrofibres deborosilicateSDL 30733
Modèle ducorps defiltreSDLH-ITS 007
1;20 µmINOX fritté1.4404*SDL 30437/XX
5;25 µmmailles en INOX1.4301SDL 30447/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30389
1 µmmicrofibres deborosilicateSDL 30643
0.1 µmmicrofibres deborosilicateSDL 30438
0.01 µmmicrofibres deborosilicateSDL 30624
Modèle ducorps defiltreSDLH-ITS 010
1;20 µmINOX fritté1.4404*SDL 30422/XX
5;25 µmmailles en INOX1.4301SDL 30448/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30362
1 µmmicrofibres deborosilicateSDL 30644
0.1 µmmicrofibres deborosilicateSDL 30664
0.01 µmmicrofibres deborosilicateSDL 30369
Modèle ducorps defiltreSDLH-ITS 018
1;20 µmINOX fritté1.4404*SDL 30420/XX
5;25 µmmailles en INOX1.4301SDL 30449/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30360
1 µmmicrofibres deborosilicateSDL 30645
0.1 µmmicrofibres deborosilicateSDL 30665
0.01 µmmicrofibres deborosilicateSDL 30625
Modèle ducorps defiltreSDLH-ITS 030
1;20 µmINOX fritté1.4404*SDL 30346/XX
5;25 µmmailles en INOX1.4301SDL 30450/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30364
1 µmmicrofibres deborosilicateSDL 30715
0.1 µmmicrofibres deborosilicateSDL 30666
0.01 µmmicrofibres deborosilicateSDL 30735
Modèle ducorps defiltreSDLH-ITS 047
1;20 µmINOX fritté1.4404*SDL 30378/XX
5;25 µmmailles en INOX1.4301SDL 30451/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30365
1 µmmicrofibres deborosilicateSDL 30717
0.1 µmmicrofibres deborosilicateSDL 30667
0.01 µmmicrofibres deborosilicateSDL 30737
Modèle ducorps defiltreSDLH-ITS 070
1;20 µmINOX fritté1.4404*SDL 30396/XX
5;25 µmmailles en INOX1.4301SDL 30452/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30368
1 µmmicrofibres deborosilicateSDL 30646
0.1 µmmicrofibres deborosilicateSDL 30668
0.01 µmmicrofibres deborosilicateSDL 30626
Modèle ducorps defiltreSDLH-ITS 094
1;20 µmINOX fritté1.4404*SDL 30374/XX
5;25 µmmailles en INOX1.4301SDL 30453/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30366
1 µmmicrofibres deborosilicateSDL 30647
0.1 µmmicrofibres deborosilicateSDL 30669
0.01 µmmicrofibres deborosilicateSDL 30370
Modèle ducorps defiltreSDLH-ITS 150
1;20 µmINOX fritté1.4404*SDL 30372/XX
5;25 µmmailles en INOX1.4301SDL 30454/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30872
1 µmmicrofibres deborosilicateSDL 30648
0.1 µmmicrofibres deborosilicateSDL 30670
0.01 µmmicrofibres deborosilicateSDL 30627
Modèle ducorps defiltreSDLH-ITS 175
1;20 µmINOX fritté1.4404*SDL 30373/XX
5;25 µmmailles en INOX1.4301SDL 30455/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30176
1 µmmicrofibres deborosilicateSDL 30649
0.1 µmmicrofibres deborosilicateSDL 30671
0.01 µmmicrofibres deborosilicateSDL 30429
Modèle ducorps defiltreSDLH-ITS 200
1;20 µmINOX fritté1.4404*SDL 30376/XX
5;25 µmmailles en INOX1.4301SDL 30456/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30874
1 µmmicrofibres deborosilicateSDL 30650
0.1 µmmicrofibres deborosilicateSDL 30672
0.01 µmmicrofibres deborosilicateSDL 30628
Modèle ducorps defiltreSDLH-ITS 240
1;20 µmINOX fritté1.4404*SDL 30375/XX
5;25 µmmailles en INOX1.4301SDL 30457/XX
0.01 µm (stérile)microfibres deborosilicateSDL 30436
1 µmmicrofibres deborosilicateSDL 30651
0.1 µmmicrofibres deborosilicateSDL 30673
0.01 µmmicrofibres deborosilicateSDL 30629
* Les éléments en INOX fritté sont également disponibles avec les embouts soudés (VE...)Éléments de charbon actif et 3 µm sur demande

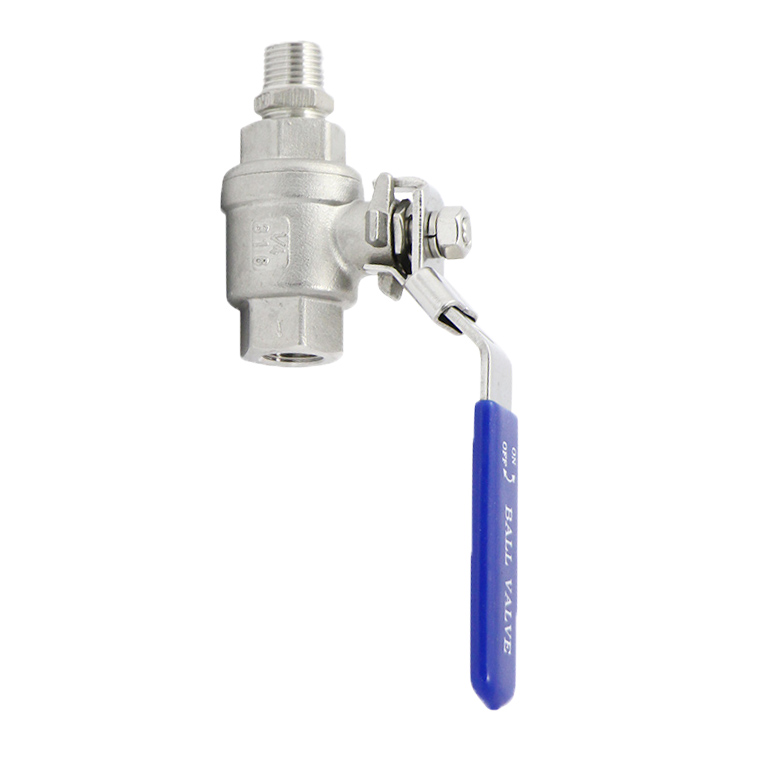

Accessoires
Toutes les données se réfèrent à notre gamme de produits standard. En raison de développements techniques constants, les produits et leurs caractéristiques techniques décrits dans ce document sont susceptibles d’être modifiés sans préavis.Vous ne trouvez pas ce que vous cherchez ? N'hésitez pas à nous contacter.
